干簧管式浮球液位計
- 品*:JKM/凱銘儀表
- 型號:JKM-UQZ
- 測量范圍:0-6000mm
- 精度等級:±10mm
- 公稱通徑:DN50-DN150
- 適用介質:地下槽、池、水箱
- 工作壓力:1.6、2.5MPa
- 工作溫度:10℃~+80℃
- 供電方式:24VDC
- 訂貨號:ZWFEZQDAX187
干簧管式浮球液位計產品概述
浮球液位變送器由液位傳感器和電流轉換器兩部分組成,磁性浮球比重小于0.5,可漂浮于液面之上并沿導桿上下移動,導桿內裝測量元件,在外磁場作用下產生正比于液位變化的電阻信號,浮球與液位同步變化,控制干簧管吸合斷開,從而使傳感器內電阻成線性變化,再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加數字信號輸出。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體,并能克服液體的泡沫所造成的假液位的影響。廣泛適用于煉油、化工、造紙、食品及污水處理等行業。
浮球液位變送器適用于承壓或非承壓容器內水、油或其他液體的液位測量,對于地下貯槽和高層水箱的液位測量尤為理想。并可提供耐腐品種,廣泛應用于化工、冶金、電力、制藥、造紙、食品、工業活水處理等行業。具有安裝簡單、使用方便、顯示清晰、穩定可靠等優點。
液位變送器由不銹鋼或防腐材料構成,且具有隔爆的防護性能。
干簧管式浮球液位計特點
1、結構簡單安裝方便維修容易工作穩定可靠。
2、應用范圍廣:除高粘度介質外所有介質均可測量。
3、變送器輸出4-20mA DC標準信號
4、可選液晶顯示或指針指示,調試方便。

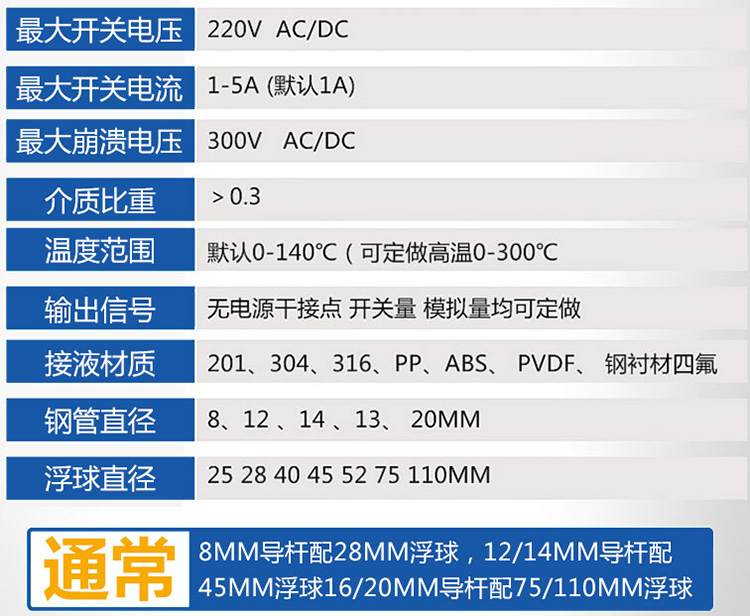

干簧管式浮球液位計技術參數
干簧管式浮球液位計優勢分析
結構簡單,無任何可動或彈性元件,因此可靠性*高,維護量*少。
安裝方便:內裝式結構尤其顯示出這一特點,無需任何專業工具。
調整方便:零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變,兩個調整互不影響。
用途廣泛:可用于高溫高壓、強腐蝕等介質的液位測量。

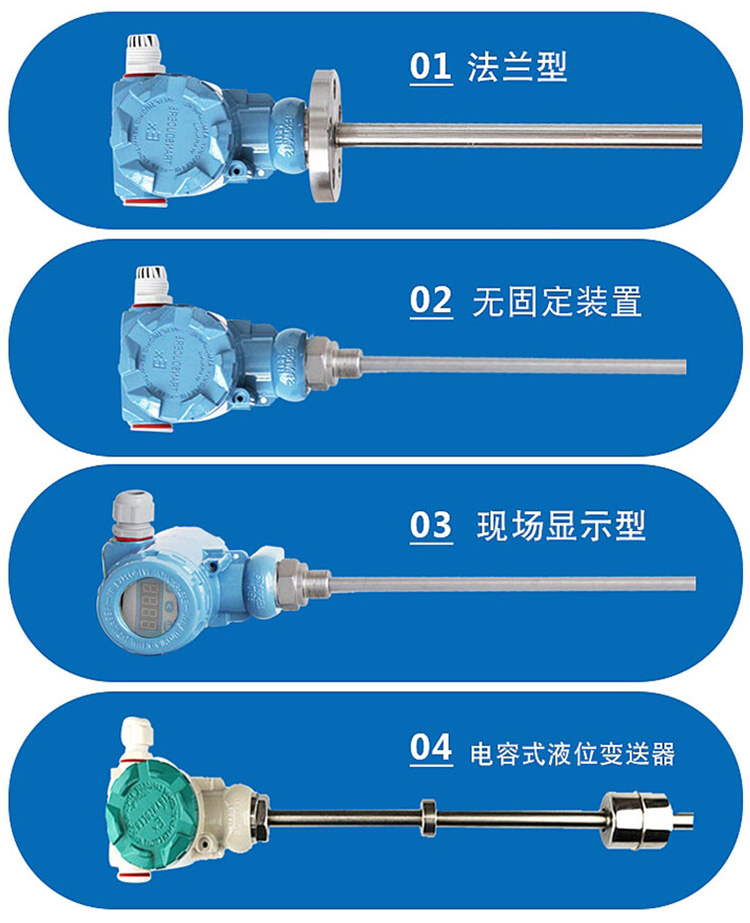

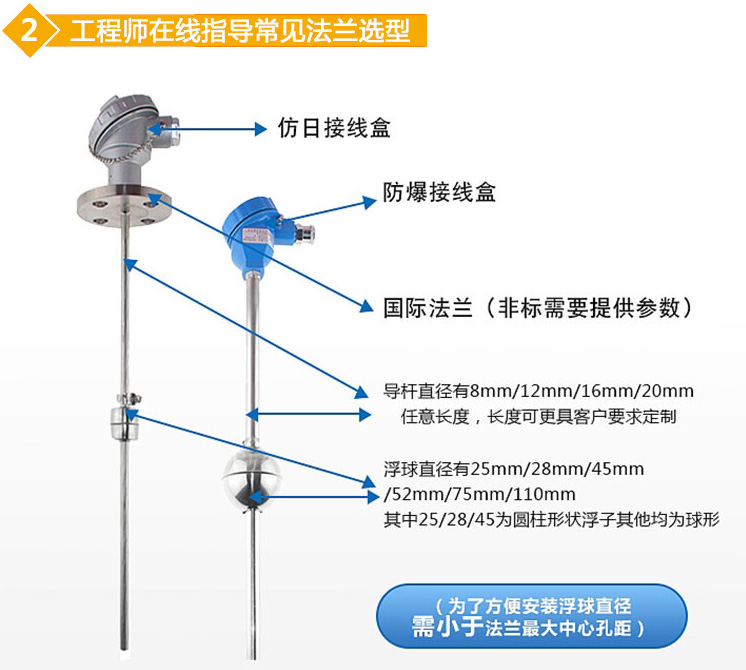

干簧管式浮球液位計產品分類
干簧管式浮球液位計安裝使用和維護
液位變送器的安裝位置,應選擇避開或遠離液體介質的進口處,減少介質流動對浮球的沖擊而產生的影響。如量程超過3米,變送器的管底要定位避免主導管晃動。

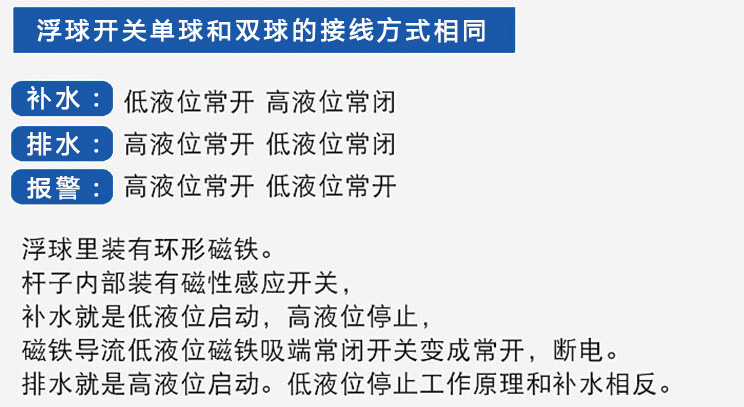

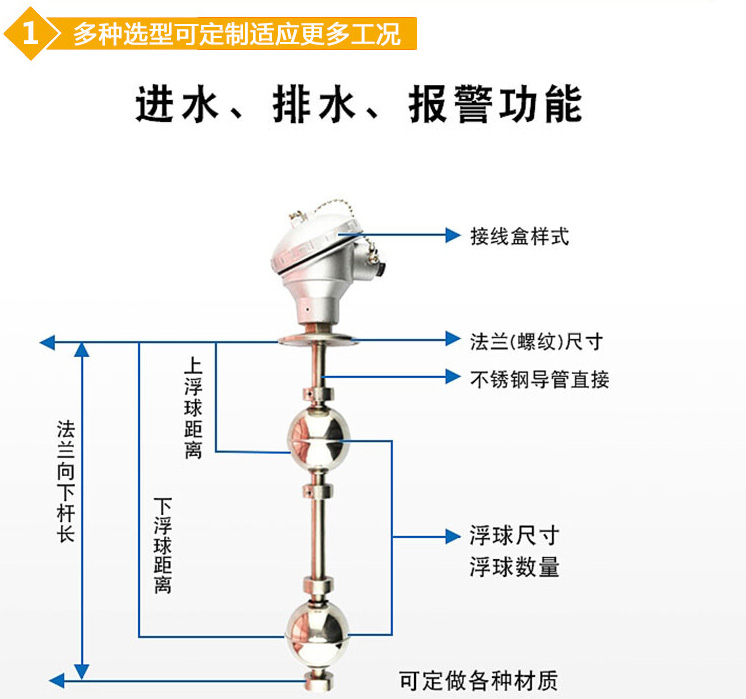

干簧管式浮球液位計功能說明
干簧管式浮球液位計工作原理
