丙炔流量計

丙炔流量計

  • 品*：JKM/凱銘儀表
  • 型號：JKM-LUGB
  • 測量范圍：5-11000m3/h
  • 精度等級：1.5級、1.0級
  • 公稱通徑：DN20~DN1200
  • 適用介質：氣體、液體、蒸汽
  • 工作壓力：1.6MPa~10MPa
  • 工作溫度：-80℃~450℃
  • 供電方式：24VDC 鋰電池
  • 訂貨號：QZH774368QYJ
丙炔流量計概述
渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。
渦街流量計是基于卡門渦街原理而研制成功的一種具有國際先進水平的新型流量計。由于它具有其它流量計不可兼得的優點，自七十年代以來得到了迅速發展，據有關資料顯示已廣泛應用于各個領域。將在未來流量儀表中占主導地位，是孔板流量計*理想的替代產品。
渦街流量傳感器適用于測量過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體、水和液體的質量流量和體積流量。

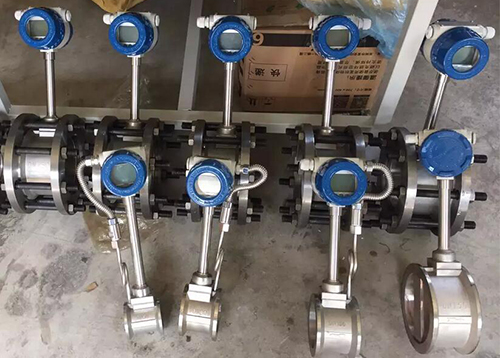

   丙炔流量計產品圖


丙炔流量計特點
1、雙排液晶同時顯示累計流量和瞬時流量;
2、內部鋰電池供電,無需外部電源;
3、微功耗設計,兩節+3v鋰電池可連續工作一年半以上;
4、傳感器內無可動部件，結構簡單而牢固，壓損小、維擴量小、使用壽命長。
5、精度等級：液體，指示值的±1.0%;氣體，指示值的±1.0%;蒸汽，指示值的±1.5%。
6、輸出信號：a.oc門脈沖輸出;　b.電流4-20ma(兩線制/三線制)。
7、電源電壓：+24vdc(需要信號輸出時提供)。
8、介質溫度： 普通型a.-40℃～+130℃;b.-10℃～+250℃;


丙炔流量計的工作原理
在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門渦街旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質平均流速為 ，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：
f=SrU1/d=SrU/md （1）
式中
U1--旋渦發生體兩側平均流速，m/s；
Sr--斯特勞哈爾數；
m--旋渦發生體兩側弓形面積與管道橫截面面積之比
管道內體積流量qv為
qv=πD2U/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中
K--流量計的儀表系數，脈沖數/m3（P/m3）。
K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，VSF的流量計算式為
圖2 斯特勞哈爾數與雷諾數關系曲線

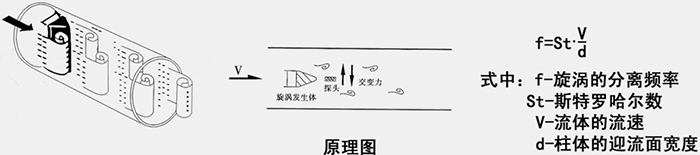

丙炔流量計工作原理圖
丙炔流量計斯特勞哈爾與雷諾數關系曲線圖
式中 qVn，qV--分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；
Pn，P--分別為標準狀態下和工況下的絕對壓力，Pa；
Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；
Zn，Z--分別為標準狀態下和工況下氣體壓縮系數。
由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。


丙炔流量計參數
產品名稱 :渦街流量計
適用介質 :空氣，氧氣，氮氣，氫氣，壓縮氣體的流量計量
管徑(DN) :DN15～DN300mm至更大
公稱壓力 :0.6～4MPa （指連接法蘭公稱壓力，非介質的工作壓力）
工況溫度 :-20～+80℃（需更高溫度請與工廠聯系）
測量精度 :±1.5%FS
量程范圍 :1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
殼體材質 :碳鋼；不銹鋼；
供電方式 :內置3.6VDC鋰電池（可用兩年）；外供24VDC；
輸出信號 :4～20mA二線制；脈沖0～1000HZ；RS485
防護等級 :IP65；IP67
防爆標志 :本安型ExiallCT4；隔爆型ExdllCT4
表頭顯示 :累積流量；瞬時流量；滿量程百分比；工況壓力；工況溫度；故障自檢
連接方式 :管道法蘭式(DN15-300mm)；插入式（DN100- N6000mm至更大）。
安裝要求 :可水平、垂直安裝；前后直管道應滿足前10D后5D（D公稱通徑）
特殊連接 :螺紋式；對夾式；

丙炔流量計流量范圍
                    DN（mm)                    液體                    氣體                    蒸汽
                    20                    0.8-10                    5-40                    8-80
                    25                    1-12                    7.2-60                    10-120
                    32                    1.5-20                    12-100                    15-200
                    40                    2-30                    18-150                    20-300
                    50                    3-50                    30-300                    30-450
                    65                    6-80                    50-420                    60-800
                    80                    10-130                    70-600                    100-1300
                    100                    20-200                    120-1000                    200-2000
                    125                    30-300                    180-1500                    300-3000
                    150                    45-450                    240-2000                    450-4500
                    200                    90-900                    480-4000                    900-9000
                    250                    120-1200                    700-8000                    1200-12000
                    300                    180-2000                    900-10000                    1600-16000


丙炔流量計外形尺寸

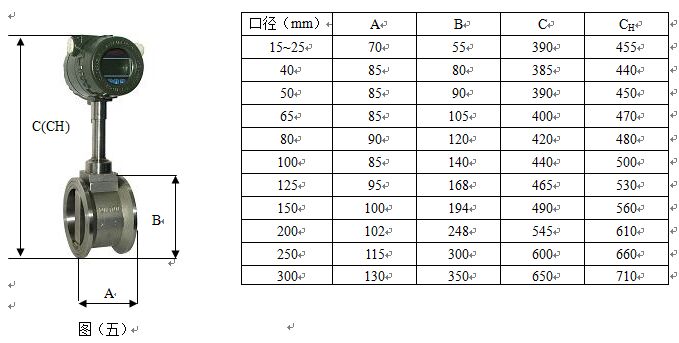

丙炔流量計外形尺寸對照表

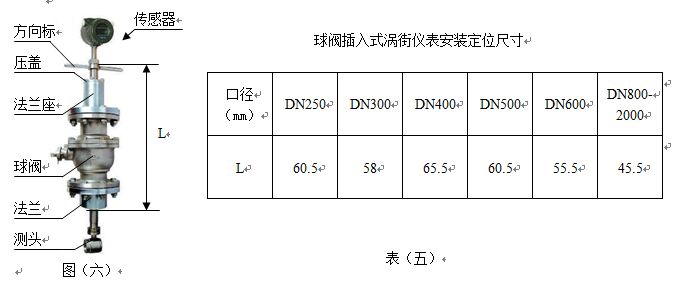

插入式丙炔流量計外形尺寸對照表

丙炔流量計選型說明
正確的選用渦街流量計是保證用好流量計的前提條件，需要考慮重要因素：通經（DN）、安裝方式、介質溫度、輸出信號、介質種類
注意事項
1、在流量計上下游提供足夠的直管段并確保非彎曲的對稱外形。盡可能在儀表下游安裝閥門。
2、豎直安裝通常是優先選擇的，向上游動的流體能確保儀表總是滿管，且介質中的成分能夠均勻分布。
3、在易于振動的長管路中進行安裝時，應在流量計的上下游安裝消除器。
4、對于氣的應用，儀表安裝應避免安裝在U形彎底部，避免因吸收冷凝而在開車時導致的水錘現象，水錘的強度導致傳感機構過分受力，致使傳感器永久損壞。
5、面對如此眾多品種的氣體流量計，對于一般用戶選型成了一個難題。如何科學地、客觀地選出*好的煤氣流量計流量計是需要關注的一個問題。我們認為選型應當遵循適當的規則，盡量避免廠商的誤導宣傳，為自己找到一種恰到好處的渦街流量計，它就是自己的理想流量計。
選型可按五個方面進行：渦街流量計性能方面、流體特性方面、安裝條件方面、環境條件方面和經濟因素方面。各方面的考慮因素如下：
1．流量計性能方面：精確度、重復性、線性度、范圍度、壓力損失、上下限流量、信號輸出特性、響應時間等；
2．流量計流體特性方面：流體壓力、溫度、密度、粘度、潤滑性、化學性質、磨損、腐蝕、結垢、臟污、氣體壓縮系數、等熵指數、比熱容、電導率、聲速、混相流、脈動流等；
3．流量計安裝條件方面：管道布置方向、流動方向、上下游管道長度、管道口徑、維護空間、管道振動、接地、電源、輔屬設備（過濾、排污）、防爆等；
4．流量計經濟因素方面：購置費、安裝費、維修費、校驗費、使用壽命、運行費（能耗）、備品備件等。


代號		                通徑                流量范圍㎡/h
                LUGB-25                DN25                1~12（液體）                10～100（氣體）                　
                LUGB-32                DN32                1.5~23（液體）                15~150（氣體）
                LUGB-40                DN40                2.4~32（液體）                22.6~150（氣體）
                LUGB-50                DN50                4~50（液體）                35~350（氣體）
                LUGB-65                DN65                6.3~184（液體）                60～600（氣體）
                LUGB-80                DN80                10~130（液體）                90~900（氣體）                注：1.蒸汽流量請查看表3
                LUGB-100                DN100                20~200（液體）                140~1400（氣體）                2.DN250～DN600可按客戶要求訂貨
                LUGB-125                DN125                31~310（液體）                220～1450（氣體）                3.DN300以上口徑推薦使用插入式渦街流量計可定制
                LUGB-150                DN150                45~450（液體）                300~3000（氣體）
                LUGB-200                DN200                80~800（液體）                550~5500（氣體）                　
                LUGB-250                DN250                150~1500（液體）                880～8800（氣體）
                LUGB-300                DN300                200~2000（液體）                1300～13000（氣體）
                LUGB-300                DN300                100~1500（液體）                1560～15600（氣體）
                LUGB-400                DN400                180~3000（液體）                2750～27000（氣體）
                LUGB-500                DN500                300~4500（液體）                4300～43000（氣體）
                LUGB-600                DN600                450~6500（液體）                6100～61000（氣體）
                LUGB-800                DN800                750~10000（液體）                11000～110000（氣體）
                LUGB-1000                DN1000                1200~1700（液體）                17000～170000（氣體）
                　                代號                功能1
                N                無溫壓補償
                Y                有溫壓補償
                　                代號                輸出型號
                F1                4-20mA輸出（二線制）
                F2                4-20mA輸出（三線制）
                F3                RS485通訊接口
                F4                頻率輸出
                　                代號                被測介質
                J1                液體
                J2                氣體
                J3                蒸汽
                　                代號                連接方式
                L1                法蘭卡裝式
                L2                法蘭連接式
                L3                插入式
                                 代號                功能2
                E1                1.0級
                E2                1.5級
                T1                常溫
                T2                高溫
                T3                蒸汽
                P1                1.6MPa
                P2                2.5MPa
                P3                4.0MPa
                D1                內部3.6V供電
                D2                DC24V供電
                B1                不銹鋼
                B2                碳鋼


1、具有精度高、抗振動、抗干擾、維護方便的特點,適合于各種使用蒸汽、氣體工況下的流量計量。
2、傳感器和流量顯示儀及補償方式合稱為, 則為渦街流量計的典型代表。
3、傳感器是利用卡門渦街原理和現代電子技術而設計制造的一種具有高度可靠性、優良的技術性能指標、良好的介質適應性和通用性的新型流量儀表。
丙炔流量計工作現場圖
