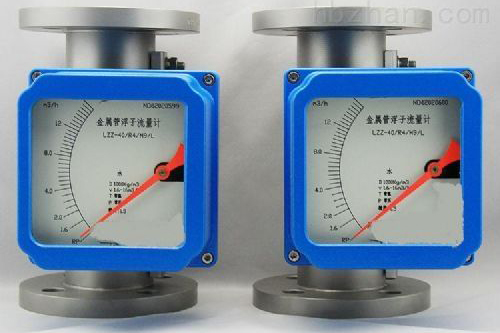

氯氣流量計概述

金屬管浮子流量計在測量管中，隨著流量的變化，將浮子向上移動，在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒鳎怪甘酒髡_地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。

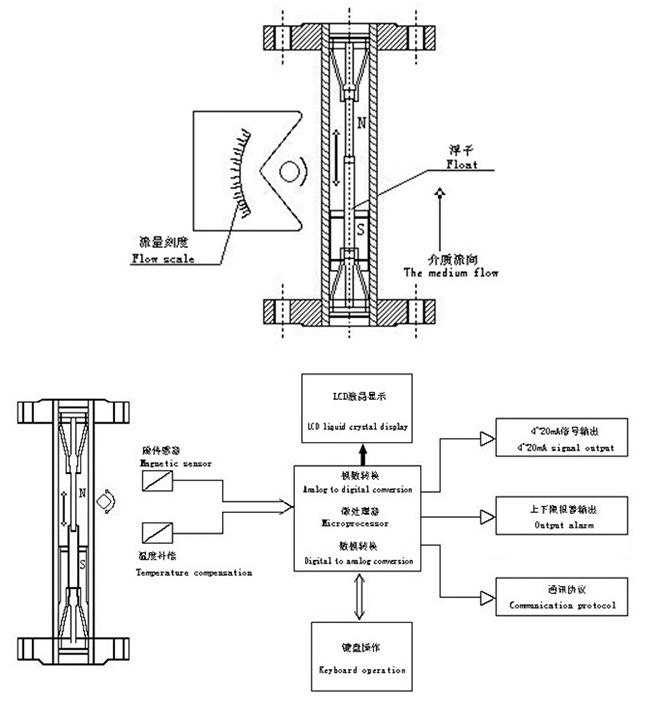

氯氣流量計測量原理

金屬管浮子流量計測量原理是，當被測介質自下而上經錐形測量管時浮子的上下端產生差壓形成上升的力，當浮子所受上升力大于浸在流體中浮子重量，浮子便上升，環隙面積就隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。

a、對于就地型，由就地指示器中的旋轉磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時的流量大小。

b、對于智能型，由智能型指示器中的一個固態磁傳感器將磁場的變化轉化成電信號，經A/D變換、微處理器，D/A輸出，LCD液晶顯示，來顯示出流量的大小及累積流量。

氯氣流量計應用范圍

金屬管浮子流量計可用于復雜，惡劣環境及各種介質條件的流量測量與過程控制中，適用于測量液體、氣體。特別適用于小口徑和低流速介質流量測量；廣泛應用于：化工、發電、食品、水處理(污水流量計)等。復雜、惡劣環境條件，及各種介質條件的流量測量過程中。

氯氣流量計特點

1、堅固的全金屬結構設計型；

2、采用獨立概念設計的測量管指示器；

3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統；

4、低壓力損失設計；

5、短行程、小型結構設計、儀表總高度250；

6、磁性耦合結構確保數據傳輸、信號更加穩定；

7、保溫或伴熱夾套；

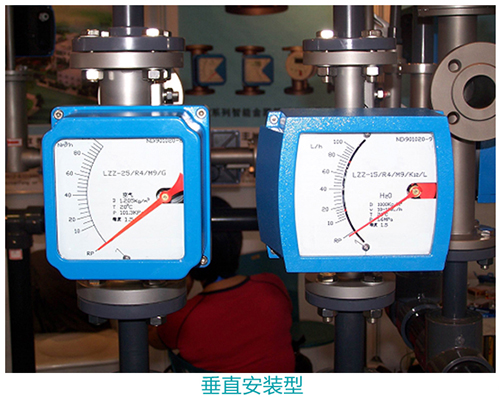

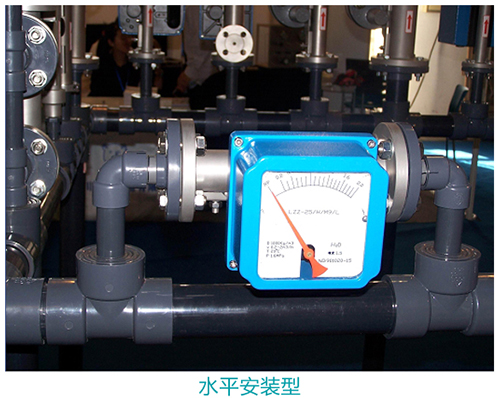

8、垂直、水平、各種安裝方式更適合不同使用場合；

9、適用于小口徑和低流速介質流量測量；

10、工作可靠，維護量小，壽命長；

11、對于直管段要求不高；

12、較寬的流量比10：1；

13、雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光；

14、單軸靈敏指示；

15、非接觸磁耦合傳動；

16、全金屬結構，適于高溫、高壓和強腐蝕性介質；

17、可用于易燃、易爆危險場合；

18、選二線制、電池、交流供電方式；

19、多參數標定功能；

20、帶有數據恢復，數據備份及掉電保護功能。

氯氣流量計技術參數

1、測量范圍:水（20℃）1-200000 l／h 空氣（20℃，0．1013MPa）0．03－4000m3／h 參見流量表，特殊流量可訂制；

2、量程比：標準型10：1 特殊型20：1；

3、精度：標準型1．5級 特殊型1．0級；

4、壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa；

5、壓力損失：7kPa-70kPa；

6、介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃；

7、高溫型：*高可達400℃；

8、環境溫度：液晶型－30℃－+85℃ ；指針型－40℃－+120℃；

9、連接形式：標準型：DIN2501標準法蘭 ；特殊型由用戶指定的任意標準法蘭或螺紋。

10、電纜接口：M20＊1．5；

11、供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）；

12、交流型：85－265VAC 50HZ；

13、電池型：3．6V 4AH鎳氫電池；

14、報警輸出：上限或限瞬時流量報警；

15、標準型：集電*開路輸出（*大100mA 30VDC內部阻抗100 歐）；

16、特殊型：繼電器輸出（觸點容量*大5A 250VAC）；

17、脈沖輸出：累積脈沖輸出，*小間隔50毫秒；

18、液晶顯示：瞬時流量顯示數值范圍：0－50000；

19、累計流量顯示數值范圍：0－99999999；

20、防護等級：IP65；

21、防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6。

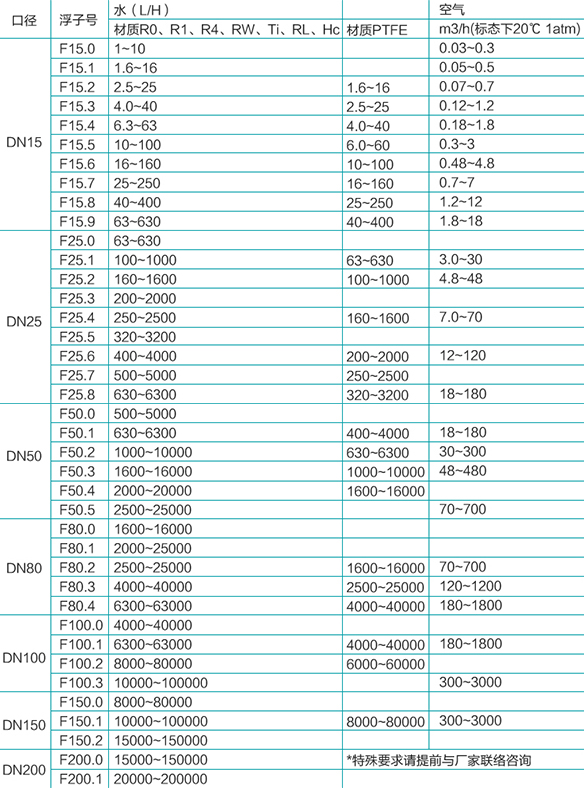

氯氣流量計各口徑流速范圍表
