輕烴氣流量計

輕烴氣流量計

  • 品*：JKM/凱銘儀表
  • 型號：JKM-LUGB
  • 測量范圍：5-11000m3/h
  • 精度等級：1.5級、1.0級
  • 公稱通徑：DN20~DN1200
  • 適用介質：氣體、液體、蒸汽
  • 工作壓力：1.6MPa~10MPa
  • 工作溫度：-80℃~450℃
  • 供電方式：24VDC 鋰電池
  • 訂貨號：RPF449795PMS
輕烴氣流量計產品概述
根據渦輪流量計的結構特點，分類為一體式渦街流量計和分體式渦街流量計兩種。法蘭卡裝渦街流量計。
一體式渦街流量計是集流量傳感器、溫度傳感器、壓力傳感器和顯示儀于一體的渦街流量計，具有智能溫度、壓力補償功能，自帶3.6V高能電池或24VDC（通常在需要脈沖信號輸出、二線制4～20mADC輸出或RS485通訊時采用）供電，就地液晶顯示介質溫度（℃）、工作壓力（MPa）、瞬時標況體積流量（m3/h）和累計標況體積流量（m3）。
分體式渦街流量計由流量傳感器、溫度傳感器、壓力傳感器和智能流量顯示積算儀四部分組成，具有智能溫度、壓力補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）、工作壓力（MPa）、瞬時標況體積流量（m3/h）和累計標況體積流量（m3）。
當只要求測量工況體積流量時（我們將其定義為簡配型，通常適用于介質溫度和工作壓力基本恒定的場合），無論是一體式還是分體式，均不具有智能溫度、壓力補償功能，也無溫度傳感器和壓力傳感器的配置，此時只顯示瞬時工況體積流量（m3/h）和累計工況體積流量（m3）。

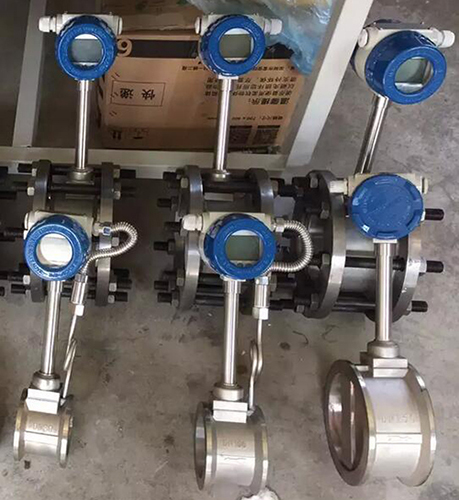

輕烴氣流量計產品圖


輕烴氣流量計產品特點
1、流量計采用先進的*三代電容式力傳感器，性能可靠，精度、靈敏度高；
2、耐臟污，不堵塞，抗振動、電磁干擾，抗雜質能力特強；
3、無可動部件，耐臟污，一體式智能顯示，安裝簡便免維護；
4、壓力損失小，僅為標準孔板的1/2△P左右；
5、適用介質范圍廣：能準確測量各種溫度下的氣體、液體、蒸汽流量計，可測二相流；
6、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
7、整機全密封無死角，無任何泄漏點，可耐42MPa高壓；
8、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
9、流量計具有多種安裝方式供選擇，安裝簡單，費用低；
10、具有一體化溫度、壓力補償，直接輸出質量或標方；
11、具有可選小信號切除、非線性修正、濾波時間可選擇；
12、計量準確，精度可達到0.2~1.5%；
13、重復性好，一般為0.05～0.08%，測量快速；
14、儀表內設自檢程序，故障現象一目了然；
15、多種輸出形式，能遠傳各種參數；
16、抗震動性強，一定范圍內可測脈動流。


輕烴氣流量計的工作原理

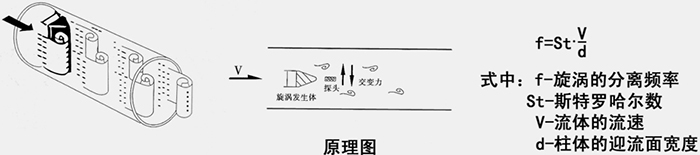

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門渦街旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質平均流速為 ，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：
f=SrU1/d=SrU/md （1）
式中
U1--旋渦發生體兩側平均流速，m/s；
Sr--斯特勞哈爾數；
m--旋渦發生體兩側弓形面積與管道橫截面面積之比
管道內體積流量qv為
qv=πD2U/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中
K--流量計的儀表系數，脈沖數/m3（P/m3）。
K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，VSF的流量計算式為
圖2 斯特勞哈爾數與雷諾數關系曲線
輕烴氣流量計工作原理圖
式中 qVn，qV--分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；
Pn，P--分別為標準狀態下和工況下的絕對壓力，Pa；
Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；
Zn，Z--分別為標準狀態下和工況下氣體壓縮系數。
由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。


輕烴氣流量計主要技術指標
公稱通徑：25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公稱壓力(MPa)：DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)：壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）
本體材料：1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度：壓電式:0.2g，電容式:1.0～2.0g
精確度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范圍度：1：6～1：30
供電電壓：傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池
輸出信號：方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數：符合JB/T9249標準　Cd≤2.4
防爆標志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防護等級：普通型IP65，潛水型 IP68
環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質：氣體（氣體流量計）、液體、蒸汽
傳輸距離：三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω

輕烴氣流量計流量范圍表
                    儀表口徑
(mm)		                    液體                    氣體和蒸汽
                    測量范圍
(m/h)		                    輸出頻率范圍
(Hz)		                    測量范圍
(m/h)		                    輸出頻率范圍
(Hz)
                    15                    0.3-6                    36-446                    2.4-36                    260-1600
                    20                    0.6-40                    32-396                    4-50                    230-1360
                    25                    1.2～16                    25～336                    8.8～55                    190～1140
                    32                    1.5-20                    16-286                    10-160                    160-1090
                    40                    2～40                    10～200                    27～205                    140～1040
                    50                    3～60                    8～160                    35～380                    94～1020
                    80                    6.5～130                    4.1～82                    86～1100                    55～690
                    100                    15～220                    4.7～69                    133～1700                    42～536
                    150                    30～450                    2.8～43                    347～4000                    33～380
                    200                    45～800                    2～31                    560～8000                    22～315
                    250                    65～1250                    1.5～25                    890～11000                    18～221
                    300                    95～2000                    1.2～24                    1360～18000                    16～213
                    (300)                    100～1500                    5.5～87                    1560～15600                    85～880
                    (400)                    180～3000                    5.6～87                    2750～27000                    85～880
                    (500)                    300～4500                    5.6～88                    4300～43000                    85～880
                    (600)                    450～6500                    5.7～89                    6100～61000                    85～880
                    (800)                    750～10000                    5.7～88                    11000～110000                    85～880
                    (1000)                    1200～1700                    5.8～88                    17000～170000                    85～880
                    >(1000)                    協議
　　		                    協議
　　


輕烴氣流量計選型說明


代號		                通徑                流量范圍㎡/h
                LUGB-25                DN25                1~12（液體）                10～100（氣體）                　
                LUGB-32                DN32                1.5~23（液體）                15~150（氣體）
                LUGB-40                DN40                2.4~32（液體）                22.6~150（氣體）
                LUGB-50                DN50                4~50（液體）                35~350（氣體）
                LUGB-65                DN65                6.3~184（液體）                60～600（氣體）
                LUGB-80                DN80                10~130（液體）                90~900（氣體）                注：1.蒸汽流量請查看表3
                LUGB-100                DN100                20~200（液體）                140~1400（氣體）                2.DN250～DN600可按客戶要求訂貨
                LUGB-125                DN125                31~310（液體）                220～1450（氣體）                3.DN300以上口徑推薦使用插入式渦街流量計可定制
                LUGB-150                DN150                45~450（液體）                300~3000（氣體）
                LUGB-200                DN200                80~800（液體）                550~5500（氣體）                　
                LUGB-250                DN250                150~1500（液體）                880～8800（氣體）
                LUGB-300                DN300                200~2000（液體）                1300～13000（氣體）
                LUGB-300                DN300                100~1500（液體）                1560～15600（氣體）
                LUGB-400                DN400                180~3000（液體）                2750～27000（氣體）
                LUGB-500                DN500                300~4500（液體）                4300～43000（氣體）
                LUGB-600                DN600                450~6500（液體）                6100～61000（氣體）
                LUGB-800                DN800                750~10000（液體）                11000～110000（氣體）
                LUGB-1000                DN1000                1200~1700（液體）                17000～170000（氣體）
                　                代號                功能1
                N                無溫壓補償
                Y                有溫壓補償
                　                代號                輸出型號
                F1                4-20mA輸出（二線制）
                F2                4-20mA輸出（三線制）
                F3                RS485通訊接口
                F4                頻率輸出
                　                代號                被測介質
                J1                液體
                J2                氣體
                J3                蒸汽
                　                代號                連接方式
                L1                法蘭卡裝式
                L2                法蘭連接式
                L3                插入式
                                 代號                功能2
                E1                1.0級
                E2                1.5級
                T1                常溫
                T2                高溫
                T3                蒸汽
                P1                1.6MPa
                P2                2.5MPa
                P3                4.0MPa
                D1                內部3.6V供電
                D2                DC24V供電
                B1                不銹鋼
                B2                碳鋼


1、具有精度高、抗振動、抗干擾、維護方便的特點,適合于各種使用蒸汽、氣體工況下的流量計量。
2、傳感器和流量顯示儀及補償方式合稱為, 則為渦街流量計的典型代表。
3、傳感器是利用卡門渦街原理和現代電子技術而設計制造的一種具有高度可靠性、優良的技術性能指標、良好的介質適應性和通用性的新型流量儀表。

輕烴氣流量計安裝設計
儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至會損壞儀表。
（一）安裝環境要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．渦街流量計應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5．儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二）儀表管道安裝要求：

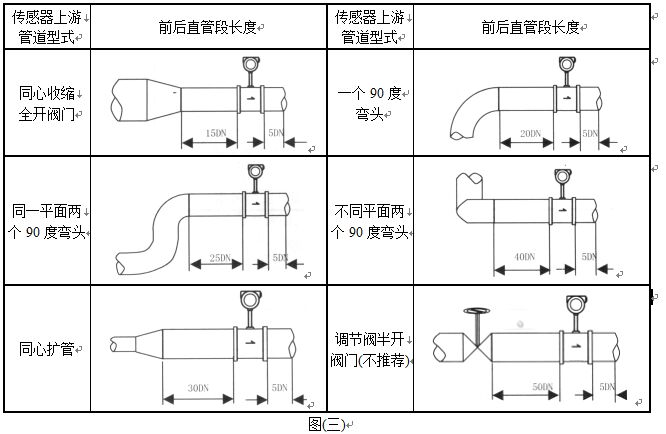

1．渦街流量計對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)
DN為儀表工稱口徑
輕烴氣流量計安裝圖
注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。
2．上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系
0.98Db≤Dp≤1.05Db
上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db
3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm
4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖（七）。D為儀表工稱口徑，單位：mm
5．儀表在在管道上可以水平、垂直或傾斜安裝。

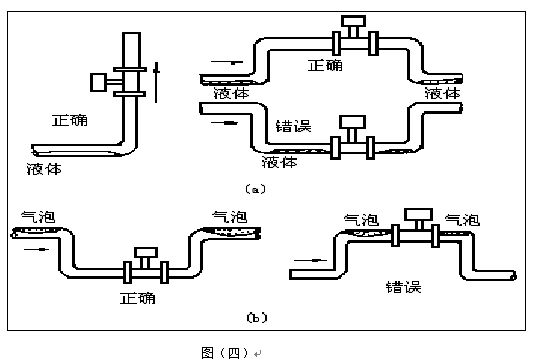

6．測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示
7．測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處
如圖（四）b所示
輕烴氣流量計安裝圖
8．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。

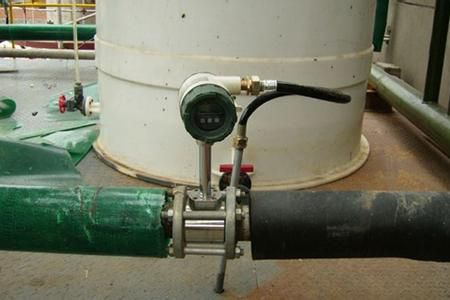

輕烴氣流量計工作現場圖
